При проектировании современных электронных схем выбор правильного индуктора SMD редко является чисто электрическим решением. Инженеры должны сбалансировать производительность, контроль электромагнитных помех, ограничения по размеру и стоимость -, и один из наиболее частых вопросов, который возникает, заключается в том, следует ли использоватьэкранированный или неэкранированный индуктор SMD.
На первый взгляд разница может показаться простой. Однако на практике выбор может существенно повлиять на стабильность схемы, шумовые характеристики и долгосрочную-надежность.
Понимание основной разницы
Основное различие между экранированными и неэкранированными индукторами SMD заключается в том, как управляется магнитное поле.
Неэкранированные индукторы позволяют своему магнитному полю свободно излучаться в окружающее пространство. Эта открытая структура часто приводит к снижению стоимости и, в некоторых случаях, к повышению эффективности за счет снижения потерь в сердечнике. Однако это также увеличивает риск электромагнитных помех (ЭМП), особенно в компактных или-чувствительных к шуму конструкциях.
В экранированных индукторах SMD, напротив, используется магнитная или композитная структура для ограничения магнитного поля внутри компонента. Такая изоляция значительно снижает излучаемый шум и сводит к минимуму взаимодействие с близлежащими дорожками и компонентами, - что является растущей проблемой при современных компоновках печатных плат с высокой-плотностью.
Когда имеют смысл использовать неэкранированные индукторы SMD
Неэкранированные индукторы по-прежнему имеют место в современной электронике, особенно в конструкциях, где пространство для размещения достаточно, а электромагнитные помехи менее критичны.
Они часто подходят для:
Простые силовые схемы с низкой плотностью компонентов
Экономически-чувствительная бытовая электроника
Приложения, в которых расстояние между компонентами естественным образом снижает помехи
В этих сценариях неэкранированные индукторы могут обеспечить приемлемую производительность без увеличения стоимости или сложности.
Почему экранированные индукторы становятся предпочтительным выбором
Поскольку электронные системы становятся меньше и более интегрированными, контроль электромагнитных помех превратился из второстепенного фактора в основное требование проектирования. Экранированные индукторы SMD напрямую решают эту проблему.
Их обычно выбирают для:
Преобразователи постоянного тока-постоянного тока и ИС управления питанием
Компактная промышленная и автомобильная электроника
Сильноточные-приложения, где магнитная связь может дестабилизировать близлежащие цепи
Конструкции, требующие предсказуемых и воспроизводимых характеристик для всех производственных партий.
Уменьшая паразитные магнитные поля, экранированные индукторы помогают поддерживать целостность сигнала и упрощают соблюдение стандартов ЭМС -, что часто экономит время при сертификации и устранении неполадок.
Компромиссы в производительности-, которые следует учитывать инженерам
Решение касается не только экранирования. Ключевые параметры, такие какСопротивление постоянному току (DCR), номинальный ток, температурное поведение и характеристики насыщения также играют роль.
Экранированные индукторы обычно имеют:
Улучшенные характеристики электромагнитных помех
Более стабильная индуктивность под нагрузкой
Улучшено поведение в плотных макетах.
Неэкранированные индукторы могут обеспечивать:
Более низкая стоимость
Несколько более высокая эффективность в определенных средах с низким-шумом.
Оптимальный выбор зависит от контекста всей системы, а не только от самого индуктора.

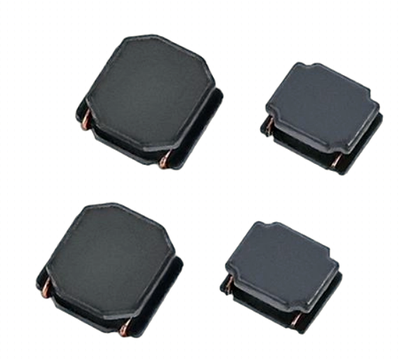

Где подходят экранированные индукторы SMD серии LPS
Именно здесь становится важным-дизайн уровня продукта. Индукторы SMD серии LPS разработаны с учетом растущего спроса накомпактные экранированные силовые индукторыкоторые надежно работают в приложениях, -ограниченных по пространству и чувствительных к шуму-.
Благодаря низкому сопротивлению постоянному току, способности выдерживать сильный ток и эффективному магнитному экранированию дроссели LPS хорошо подходят для современных схем управления питанием, где эффективность и подавление электромагнитных помех должны сосуществовать. Их конструкция для поверхностного-монтажа также поддерживает автоматическую сборку, что делает их практичными для массового производства.
Для инженеров, работающих над преобразователями постоянного-постоянного тока, встроенными модулями питания или печатными платами с высокой плотностью размещения, экранированные решения, такие как серия LPS, могут снизить проектные риски, одновременно повышая общую надежность системы.
Выбирайте с уверенностью
В конечном счете, вопрос не в том, «лучше» экранированные или неэкранированные индукторы, а в том, какой вариант лучше всего соответствует требованиям вашего приложения. Поскольку системы продолжают сжиматься, а ожидания производительности растут, вероятность ошибки сужается.
Понимание того, как экранирование влияет на поведение цепей в реальном-мире, помогает инженерам делать осознанный выбор на ранних этапах цикла проектирования - задолго до того, как проблемы с электромагнитными помехами всплывут при тестировании или производстве.
Если вы изучаете решения для экранированных индукторов SMD или оцениваете варианты для вашей следующей силовой конструкции, серия LPS от SHINHOM предлагает сбалансированный подход к производительности, надежности и технологичности.
Для получения технических подробностей или поддержки приложения свяжитесь с нами по адресу:sales@shinhom.com.
