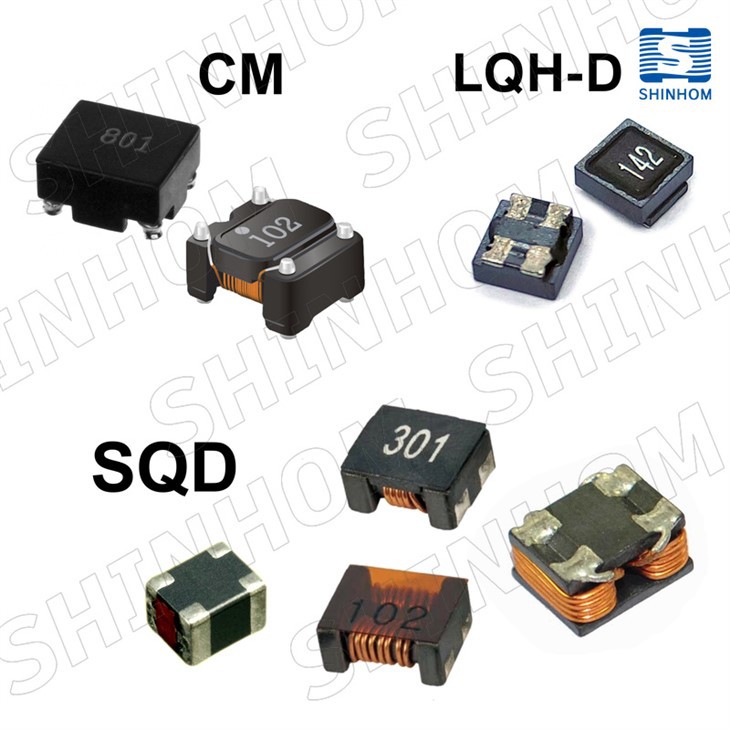

SMD Common Mode Dcockes

SMD Common-Mode Dcocesчасто используются для фильтрации электромагнитных интерференционных сигналов общего мода в расходных материалах для коммутации компьютеров. В конструкции платы индуктор общего режима также играет роль фильтрации EMI, которая используется для подавления электромагнитной волны, генерируемой высокоскоростными линиями сигнала.

В целом, обратите внимание на выбор частотной полосы, необходимой для фильтрации одновременно, чем больше импеданс общего режима, тем лучше. Следовательно, при выборе индуктора общего режима необходимо просмотреть данные устройства, главным образом в соответствии с кривой частоты импеданса. Кроме того, внимание должно быть уделено влиянию импеданса дифференциального режима на сигнал во время выбора, в основном сосредоточенное на импедансе дифференциального режима, особенно высокоскоростного порта

Преимущества поверхностного монтажа:

· Отличные характеристики импеданса

· Низкие очень эффективные в приложениях для сознания космического сознания

· Фильтры с низким сопротивлением были разработаны для превосходной электрической изоляции

· Высококачественное тороидальное ядро

1. Семья см  ✉

SMD -линейный фильтр CommonMode

ФУНКЦИИ:

· Ферритовая сердечная строительство

· Высокая частота и большой ток

· Отличная механическая прочность

· Отличная припаяя

· Отличная частотная производительность

· Низкая профиль и низкая стоимость

· Рабочая температура: -40 Степень +105 Степень

· Температура хранения: -40 степень до +105 степень

Приложения:

· Видеокамеры

· Система связи

· Автомобильные системы

· Жидкокристаллические телевизоры

· Жесткие диски

· Сетевые системы

· Компьютерное периферическое оборудование

Серия в этой семье

 2. Семья SF ✉

Линейный фильтр EMI

ФУНКЦИИ:

· Высокий импеданс общего режима на высокой частоте

· Соответствующий AEC-Q200, 1 класс

· Производится в производственных линиях TS/IATF 16949

· Отличные характеристики импеданса

· Низкие очень эффективные в приложениях для сознания космического сознания

· Фильтры с низким сопротивлением были разработаны для превосходной электрической изоляции · Высококачественное тороидальное ядро

· Строительное строительство

· ROHS-совместимый

Приложения:

Эффекты превосходные характеристики подавления шума.

· Мультимедийные устройства

· Автомобильные приложения, такие как ADAS, INFOTANTION, Sensing, TCU

· Автомобильный Ethernet

· Общепринятие шумоподавления сигнальных линий на высокой скорости и цифровом оборудовании высокой плотности, такого как персональные компьютеры и периферийные устройства.

Серия в этой семье

 3. Семья SQD ✉

Поверхностный общий режим дух

ФУНКЦИИ:

· Ферритовая сердечная строительство

· Высокая частота и большой ток

· Отличная механическая прочность

· Отличная припаяя

· Отличная частотная производительность

· Низкая профиль и низкая стоимость

· Фильтр общего режима типа чипа для крупных текущих приложений.

Общий импеданс режима превышает от 300 до 1000 Ом при 100 МГц.

Шум сильно подавлен.

· Рабочая температура: -40 Степень +125 Степень

· Температура хранения: -40 степень до +125 степень

Приложения:

Используется для подавления шума линии питания для любых электронных устройств.

Используется для противодействия адаптеру/шуму линии батареи для относительно больших устройств Elec-Tronic, таких как ноутбук,

автономное слово Proces-Sors и т. Д.

Серия в этой семье

4. Семья кв.

SMD высокий ток с плоским проводом Common Mode Docke

ФУНКЦИИ:

· Компактный размер, низкий DCR, низкая утечка из -за квадратного ядра.

· Материал высокой проницаемости, высокий импеданс при низкой частоте.

· Высокое затухание к шуму из -за низкой емкости.

· Воспламеняемость, проверенная на UL 94 V -0.

· Низкая стоимость, высокая согласованность с автоматическим производством.

· Rohs, достижение соответствия, доступно бесплатно.

· Высокое противостояние напряжения между обмотками: 2400 В /60 с.

· Высокая изоляционная сопротивление 100 мм Мин при 500 В постоянного тока между обмотками.

· Рабочая температура: -40 степень ~ +125 степень (включая повышение температуры катушки).

· Температура хранения: - 40 степень ~ +85 степень.

Приложения:

· Решения для использования в широком спектре схем питания.

· Устройства питания режима с высоким переключением.

· Идеально подходит для использования в потребительских электроиунике и промышленности

Приложения: ЖК -телевизор, зарядные устройства, адаптер питания,

Домашние приборы.

· Сохранение пространства для существующих общих режимов дросселей.

Серия в этой семье

 5. Семья STC ✉

Общий режим дуки

Тороидальный общий режим индуктор является специальным индуктором,

который широко используется в мощных целях беспроводной связи

и электронное оборудование. Тороидальные индукторы общего режима

предпочитают многие инженеры из -за их небольшого размера и низкой стоимости

и высокая стоимость индуктивности.

Из -за своей уникальной структуры, тороидальные общие индукторы режима

может преодолеть проблемы, существующие в традиционных индукторах, таких как

большой объем, тяжелая масса, большая потеря мощности, короткий срок службы и т. Д. Кроме того,

Он также имеет хорошую электромагнитную совместимость, может использоваться в разных

Среда, не подверженная внешнему электромагнитному шуму.

Кроме того, тороидальные индукторы общего режима имеют хорошую термостабильность

и может работать в высокотемпературных средах, не изменяя их

Значение индуктивности из -за изменений температуры. Кроме того, его изоляция

Производительность также лучше, может эффективно избежать потери короткого замыкания и тепла.

Преимущества индукторов тороидальных общих режимов не только отражаются

в их физической структуре, но также и в их электрических свойствах.

Серия в этой семье

6. Семья Str ✉

SMD Line Filter

ФУНКЦИИ:

· SMD жилье

· Высокочастотный дизайн

· Отличная механическая прочность

· Отличная припаяя

· Высокая надежность

· Низкий профиль

An

Эффект подавления EMI Высокий импеданс, но очень высокий рейтинг тока и низкий DCR.

Приложения:

· VCRS

· Видеокамеры

· Система связи

· Автомобильные системы

· Жидкокристаллические телевизоры

· Жесткие диски

· Подавление общего режима помех

· Компактные электронные балласты в лампах

· Компактные расходные материалы режима переключателя

· Сетевые системы

· Компьютерное периферическое оборудование

· Профилактическая мера против выбросов шумового излучения общего режима от линии электропередачи или еще.

· Лучше всего для высокого тока, такой как автомобиль, беспроводная зарядка и конструкция питания.

Серия в этой семье

7. Семья Strf ✉

SMT Common Mode Dcockes

ФУНКЦИИ:
· Тороидное ядро
· Строительство SMD
· Отличная механическая прочность
· Отличная припаяя
· Высокая надежность
· Низкий профиль
· Общий режим дуки для линий электроэнергии переменного тока
· Высокий импеданс, чтобы минимизировать общий шум режима
· Отличная производительность EMI
· Работать диапазон температур: -40 степень до + 125 степень (включая повышение самостоятельной температуры)
· Диапазон температуры хранения: -40 степень до +125 степень

Приложения:
· DC/DC, конвертер AC/DC
· Фильтр и подавление шума
· Система связи
· Автомобильные системы
· Жидкокристаллические телевизоры
· Сетевые системы
· Компьютерное периферическое оборудование

Серия в этой семье

8. Семья STS ✉

SMD Common Mode Dcockes

ФУНКЦИИ:

· Индуктивность от 4,5 до 205UH

· Диапазон тока до 7. 0 Amps

· Высокая резонансная частота

· Meets Ul94V -0 Стандарт воспламеняемости.

· Ферритовый сердечный материал

Полем Рабочая температура: -40 Степень +125 Степень

Температура хранения: -40 степень до +105 степень

Приложения:

· ЭМИ фильтры

· DC-DC Brick Power Power

· Дискретные выходные материалы

· Дискретные и точечные поставки электроэнергии

Серия в этой семье

9. Семья SDRH-D✉

Двойная обмотка, экранирование индукторов

ОСОБЕННОСТЬ:

Плотная связь 2 обмоток

Лазерный сваренный сустав

Отличный механический и термический

надежность

Гибкое использование

1: 1 Трансформатор

Два единственных индуктора в серии или параллельно

Приложения:

Как трансформатор: epic, Flayback

Как индуктор: Buck, Boost, связанный индуктор

DC-DC преобразователи

VRM индуктор для процессоров и источников питания DDR

Входной и выходной фильтр духи

Широко используется в Buck Converter, Naptop, Displayer,

сетевое коммуникационное оборудование и т. Д.

Серия в этой семье

10. Семья SBA ✉

Multi-Layer Multier Mode Multier Filter

ФУНКЦИИ:

· Эффективен для подавления шума общего режима

И почти не влияет на линию данных с дифференциацией высокой скорости

· Ультра низкий профиль

· Керамический многослойный тип SMD -компонент

· Не поляризованный продукт

· Это продукт, соответствующий директиве ROHS

· Диапазон рабочей температуры -40 степень до +85 степень

Приложения:

· Линии LVDS в ноутбуке компьютеры

· USB2. 0, IEEE1394, DVI, HDMI LINES в PDP, LCD TV,

DVD -плеер, ПК, аудиоплеер, DSC

· MDDI, MIPI на мобильном телефоне

Серия в этой семье

11. Семья SDF ✉

SMT Line Line EMI Фильтры

Фильтрация линии данных является одним из решений для минимизации влияния источников шума на линии данных, поскольку скорости передачи данных взрываются с помощью новых цифровых технологий, линии данных продолжают затронуть EMI и шум. Частота шума в этих линиях данных увеличивается с скоростью переключения и скорости данных.

Обычные духи с линией данных обеспечивают фильтрацию EMI общего назначения от низкоскоростной скорости передачи данных до сверхвысоких скоростей, таких как USB3.x, HDMI2. 0 и IEEE 1394. Устранение шума CM в CAN, CAN FD и Flexray Automotive Bus Systems.

ОСОБЕННОСТЬ:

Исключительное общее ослабление шума от 15 МГц до 300 МГц;

передает данные линии сигнала ниже 300 МГц с минимальным ослаблением

ДК -тока 500 или 100 мА.

Отличная электрическая изоляция - 300 VRM за 1 минуту

Основной материал феррит

Температура окружающей среды -40 градусов до +85 степень

Компонент температуры хранения: –40 градусов до +85 степень.

Упаковка ленты и катушки: –40 градусов до +80 степень

Сопротивление пайки тепло максимум три 40 -секунду в градусе {1}},

детали охлаждены до комнатной температуры между циклами

Уровень чувствительности к влажности (MSL) 1 (неограниченный срок службы пола при<30°C / 85% relative humidity)

Упаковка 1 0 00/13 ″ катушка пластиковая лента: 16 мм шириной, толщиной 0,46 мм, расстояние между карманами 12 мм, глубина кармана 4,5 мм

Серия в этой семье

12. AEP Family ✉

Поверхностное крепление 2 линии общепринятая режим дроссель

Платформы EP18 и EP22

19.5x19.8x19,2 мм и 23,5x24,3x22,7 мм выбирают

Высокое текущее применение

1000vrms выделение (380vrms непрерывно)

Диапазон рабочей температуры -40 Степень до +125 степень

Серия в этой семье

13. Семья LQH-D ✉

Серия в этой семье

Shinhom предназначен для создания высокой панели совершенства для отраслей, которые интегрируют или используют технологии магнитов в нашихSMD Common-Mode Dcocesпродукция
