Линия питания общий режим дух

Линия питания Common Mode Dcockes

Линия электропередачи CM удушья устраняют EMI с высокими напряжениями изоляции для соответствия FCC, Cisper и другими стандартами EMI / RFI.

Фильтр комбинированной линии подавляет шум общего режима (CM) и дифференциального режима (DM) шума в одном компоненте.

Самый высокий общий импеданс в режиме в самом широком диапазоне частот.

1250 VRM, одна минутная изоляция между обмотками.

· Высокое подавление помех для общего режима

· Вмешательства в диапазонах с низкой и средней частотой

· Низкое бродячие поле

· С помощью этого продукта вы можете достичь высокого подавления асимметричных помех даже при низких частотах.

· Широкополосная фильтрация из -за техники низкой емкости обмотки

· Очень компактный дизайн

· Наибольший возможный ток с небольшими размерами

· Высокие интерференционные асимметричные скорости интерференции также в низком диапазоне частота

1. Семья см

SMD Фильтр линии общего режима

Common Mode Dockes для линейного фильтра

ФУНКЦИИ:

· Ферритовая ядро ​​строительство болей

· Высокая частота и большой ток

· Отличная механическая прочность

· Отличная припаяя

· Отличная частотная производительность

· Низкая профиль и низкая стоимость

· Текущий рейтинг до 1,4А

· Диапазон индуктивности: от 120 до 5000UH

· Частотный диапазон до 200 МГц

· ROHS COMPERINT

Приложения:

· Видеокамеры

· Система связи

· Автомобильные системы

· Жидкокристаллические телевизоры

· Жесткие диски

· Сетевые системы

· Компьютерное периферическое оборудование

· Подавление EMI

· Конвертер DC-DC

· Вход/выходная линия

· Подавление шума RFI

Серия в этой семье

2. Семья Эе

Линия общей режима удушьет

· Общие духи режима используются для уменьшения линии переменного тока, проводимых помех

производится путем переключения источников питания.

· Эта конфигурация создает противоположные магнитные потоки в сердечнике, которые обслуживают

Отменить в линейке переменного тока сигналы в фазе.

· Этот режим обеспечивает гораздо больше возможностей фильтрации в заданном размере ядра, чем

было бы возможно, используя только дифференциальную фильтрацию.

Следовательно, использование общих режимов удушья уменьшает количество компонентов, а также размер индуктора.

· Объединение как общего, так и дифференциального режима, дает источник питания

Designer Дополнительная гибкость, необходимая для регулировки фильтрации, чтобы встретить FCC, VDE,

и другие требования, а также оптимизировать схему для конкретных уровней шума

и частоты, производимые каждым дизайном питания.

· 3 -мм получение и разрешение от всех завершений до сердечника

· 3750 VRM, одна минутная изоляция между обмотками

· UL1446 Class B (130 градусов) Система изоляции (UL File E83628)

· Диапазон температуры окружающей среды: -40 степень до +85 степень

Серия в этой семье

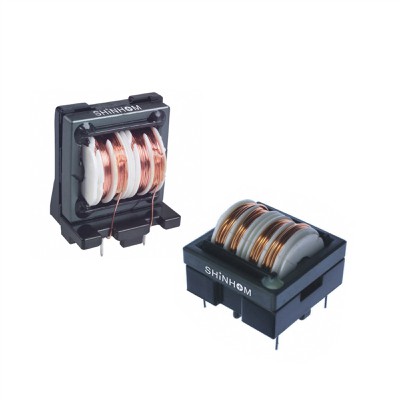

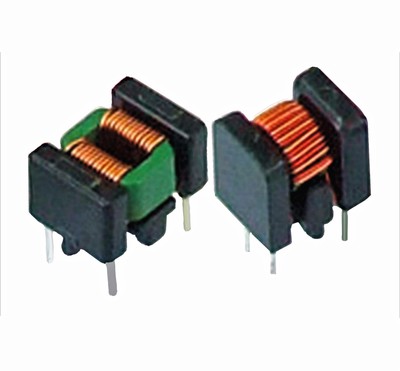

3. et Семейство

Общий режим линии питания дроссель

ФУНКЦИИ:

· Закрытое ядро ​​феррита прямо

· 2 сечения обмотки для отличной высокочастотной производительности

· 1% бездомная индуктивность для симметричного подавления помех

Оцененное напряжение .... 250VAC

Частота ....... 50/60 Гц

Изоляционное испытание напряжение ....... 2000v

Рабочая температура ..................... -25 Степень +125 Степень

Приложения:

· Переключение режима питания питания

· Подавление шума общего режима

· Поставки питания режима компактного переключателя

· Электронные балластные применения (светодиодная лампа)

· Освещение

Серия в этой семье

4. ETV Family

Общий режим индуктор

ОСОБЕННОСТЬ:

Оцененное напряжение: макс 250 В

HI-POT: 1500VAC, 3MA, 3S COIL

Рабочая температура: -25 Степень +115 Степень

Температура хранения: -25 степень до +65 степень

Серия в этой семье

5. Семья LFU

Общий режим индуктор

ФУНКЦИИ:

· Высокая индуктивность с низкой сопротивлением

· Высокая способность обработки импульсов

· Промышленность наилучшая индуктивность/номинальное соотношение тока

· Подходит для волновой пайки

Приложения:

An

· Супрессоры EMC/EMI

· Подходит для всех видов питания 100 ~ 500 Вт, электронных балластов, светодиодного источника питания

Серия в этой семье

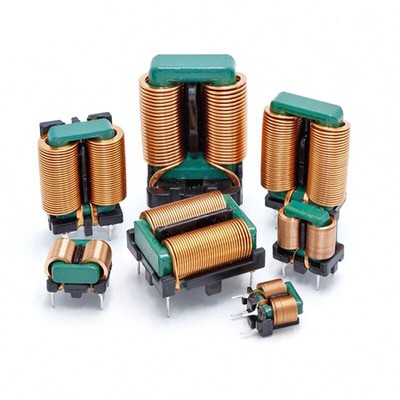

6. Семья SQ

Стока

Плотовопроволочный индуктор высокий ток, небольшой профиль, высокая эффективность с высокочастотным кожным эффектом плоской проволоки, плотность тока единицы может достигать 1. Тороидальный индуктор

ФУНКЦИИ:

Оцененное напряжение (V): от 85 до 250 В переменного тока, 50/60 Гц

Соотношение поворотов: n1: n 2=1: 1

Сопротивление изоляции: 100 мм мин при 500DC

Замена для: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, Toroidal Common Mode Inductors

Межвидовая емкость меньше тороидального ядра, высокая прочность на изоляцию и высокую надежность

Конструкция закрытого магнитного ядра

Однофазная обмотка, тем самым значительно снижает бродячие емкости

Подавление EMI ​​отличное

Полностью автоматическая обмотка, аккуратное расположение, без перекрывающейся, высокой эффективности производства, низкий уровень рабочей силы

ПРИЛОЖЕНИЕ:

Переключение источника питания, адаптера и взлетов

Компьютерные продукты

Светодиодный источник питания

ЖК -телевизор и монитор отображает электростанции

Потребительские электрические продукты и зарядное устройство, принтеры

Серия в этой семье

7. Семья кв

SMD высокий ток с плоским проводом Common Mode Docke

ФУНКЦИИ:

· Компактный размер, низкий DCR, низкая утечка из -за квадратного ядра.

· Материал высокой проницаемости, высокий импеданс при низкой частоте.

· Высокое затухание к шуму из -за низкой емкости.

· Воспламеняемость, проверенная на UL 94 V -0.

· Низкая стоимость, высокая согласованность с автоматическим производством.

· Rohs, достижение соответствия, доступно бесплатно.

· Высокое противостояние напряжения между обмотками: 2400 В /60 с.

· Высокая изоляционная сопротивление 100 мм Мин при 500 В постоянного тока между обмотками.

· Рабочая температура: -40 степень ~ +125 степень (включая повышение температуры катушки).

· Температура хранения: - 40 степень ~ +85 степень.

Приложения:

· Решения для использования в широком спектре схем питания.

· Устройства питания режима с высоким переключением.

· Идеально подходит для использования в потребительских электроиунике и промышленности

Приложения: ЖК -телевизор, зарядные устройства, адаптер питания,

Домашние приборы.

· Сохранение пространства для существующих общих режимов духов.

Серия в этой семье

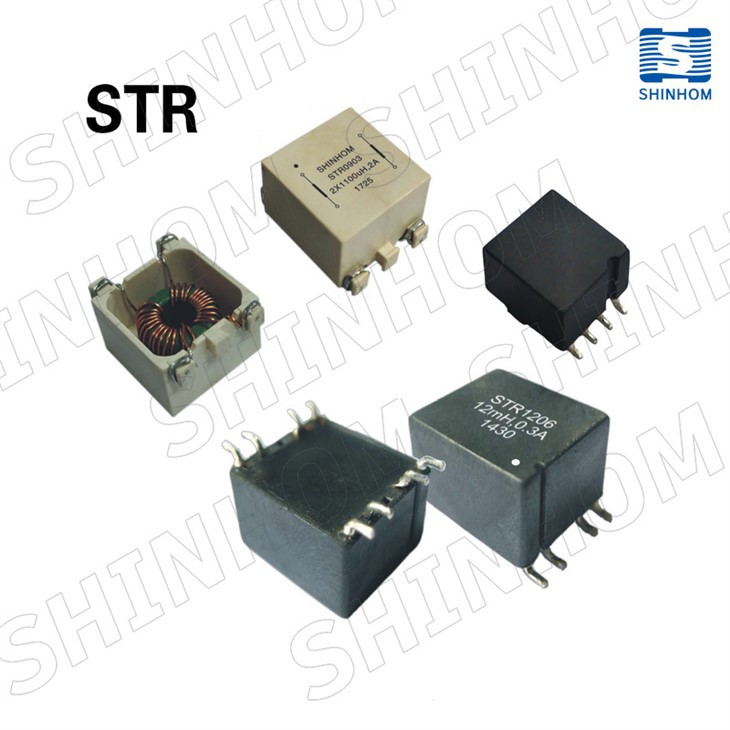

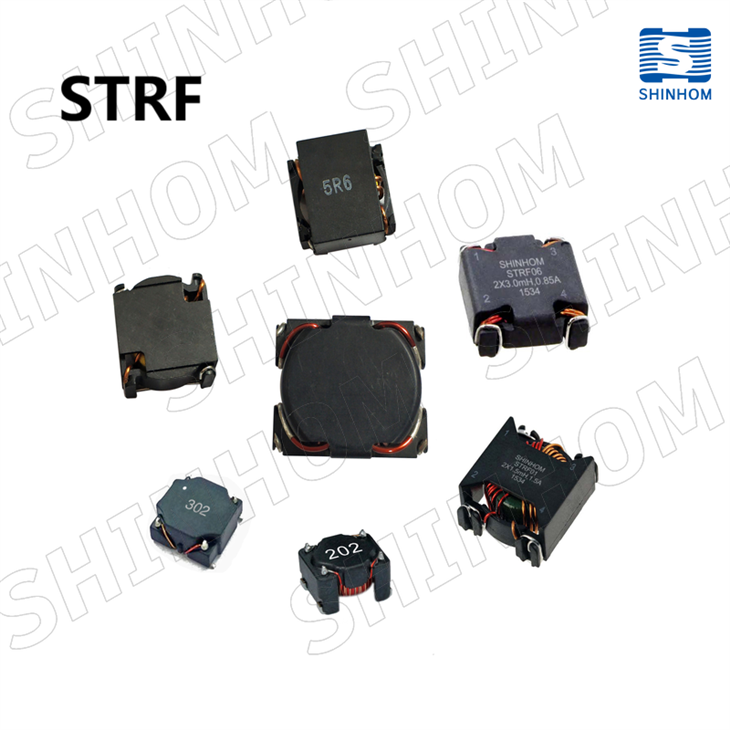

8. Семья Стр

SMD Line Filter

ФУНКЦИИ:

· SMD жилье

· Высокочастотный дизайн

· Отличная механическая прочность

· Отличная припаяя

· Высокая надежность

· Низкий профиль

An

Эффект подавления EMI Высокий импеданс, но очень высокий рейтинг тока и низкий DCR.

Приложения:

· VCRS

· Видеокамеры

· Система связи

· Автомобильные системы

· Жидкокристаллические телевизоры

· Жесткие диски

· Подавление общего режима помех

· Компактные электронные балласты в лампах

· Компактные расходные материалы режима переключателя

· Сетевые системы

· Компьютерное периферическое оборудование

· Профилактическая мера против выбросов шумового излучения общего режима от линии электропередачи или еще.

· Лучше всего для высокого тока, такой как автомобиль, беспроводная зарядка и конструкция питания.

Серия в этой семье

10. Семья TRF

Общий режим линии питания дроссель

TRF Seires Common Mode Common Mode Docles разработаны для обеспечения

Самый высокий общий импеданс в режиме в самом широком диапазоне частот. Эти

детали идеально подходят для любого приложения, требующего высокого смещения тока постоянного тока и

Хорошо подходит для использования в расходных материалах режима переключения. Общий режим дуки

наиболее эффективны для фильтрации поставки и возврата проводников с

сигналы равной амплитуды.

Индукторы дифференциального режима доступны для фильтрации из фазы или неровных

амплитудные сигналы.
Значения индуктивности серии TRF до 120 МГ и IRMS до 18 ампер.
1,1250 VRM, одна минутная изоляция между обмотками
2. Индустрия стандартная площадь.
3. Creepage и Crearance=3. 2 мм
4.UL1446 Class B (130 градусов) изоляционная система
(UL файл E83628)

Серия в этой семье

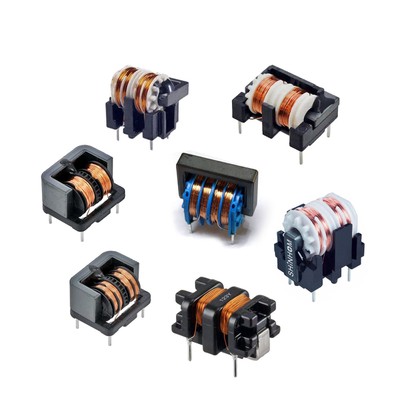

11. Семья UT

Общий режим индуктор

ФУНКЦИИ:

· Небольшой размер и большой ток;

· Высокая надежность;

· Закрытая магнитная цепь, высокая индуктивность, небольшое отклонение индуктивности;

· Отличное сопротивление ENI;

· Небольшая распределенная емкость, низкий коэффициент волнного периода: номинальное напряжение .... 250VAC

· Частота ....... 50/60 Гц

· Изоляционное напряжение ....... 2000v

· Рабочая температура ..................... -25 Степень до +125 степень

Приложения:

· Переключение режима питания питания

· Подавление шума общего режима

· Поставки питания режима компактного переключателя

· Электронные балластные применения (светодиодная лампа)

· Освещение

Серия в этой семье

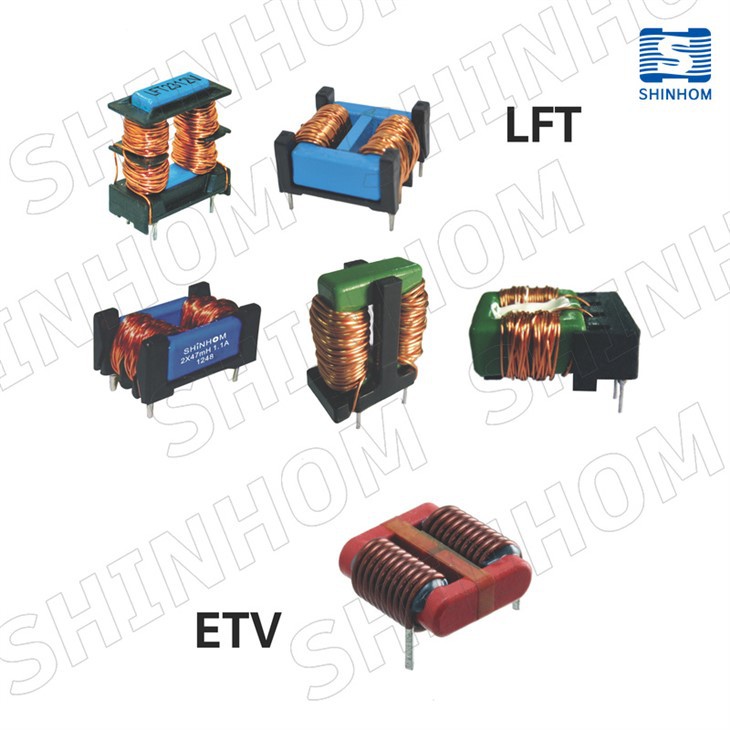

12. LFT Family

Общие индустрики режима

ФУНКЦИИ:

· Высокая индуктивность с низкой сопротивлением

· Отличное подавление дифференциального режима

· Высокая способность обработки импульсов

· Промышленность наилучшая индуктивность/номинальное соотношение тока

· Подходит для волновой пайки

· Дизайн соответствует en 60938-2

· Rohs- совместимо

Приложения:

· Электронные балласты для ламп

An

Серия в этой семье

13. Айктская семья

ФУНКЦИИ:

· Высокочастотный дизайн

· Против излучающего шума

· Высокая надежность

· Легко вставлена ​​в печатную плату

· Рабочая температура: -25 степень до 105 градусов

· Температура хранения: -25 степень до 105 градусов

Приложения:

· Меры против излучаемого шума вдоль линейки интерфейса на персональных компьютерах.

Текстовые процессоры и связанное оборудование

· Измерения против общего и нормального шума в режиме вдоль линий данных в данных

Терминалы связи и цифровое оборудование

Серия в этой семье

14. Семья LF

ФУНКЦИИ:

· 0. 3a до 10a рейтинги, низкая температура

· 0. 7mh до 100 мх двойных дросселей

· Отличная механическая прочность

· 100 кГц до 3 МГц общий режим резонанса

· Высокая надежность и вариант корпуса Mount Mount

· Низкое сопротивление и повышение температуры

· Рабочая температура: -40 Степень +105 Степень

· Температура хранения: -40 степень до +105 степень

Общие приложения:

· DC/DC, AC/DC Line Diffression

· Система связи

· Автомобильные системы

· LCD/PDPTELEVISIONS

· Компьютерное периферическое оборудование. Он согласуется со стандартами FCC VCCI CISPR FTZ и т. Д., Устранение электромагнитного шума мощности и сигнальной схемы.

Серия в этой семье
