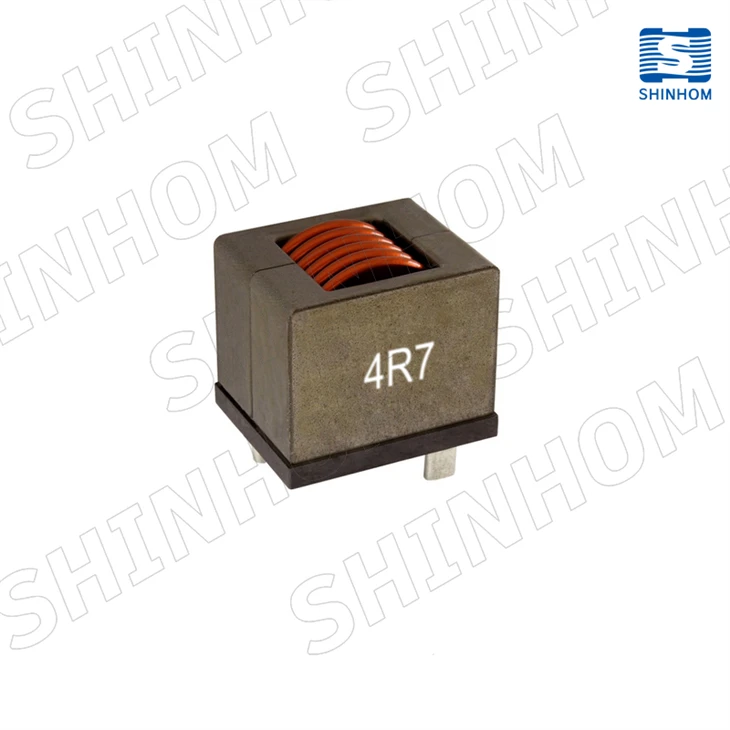

Плоский индуктор

Плоский индуктор

1. Прецизионная медная плоская проволочная конструкция.

2. Эффективная площадь поперечного сечения больше, чем у круглого провода.

3. Низкий DCR снижает потери проводимости.

4. Возможность работы с высоким током

5. Улучшенное рассеивание тепла, снижение повышения температуры.

6. Высокая плотность мощности, компактная компоновка.

7. Стабильная индуктивность в широком диапазоне температур.

Внедрение продукции

Плоский индуктор

плоский провод индуктораИзготовлен с прецизионной конструкцией из медного плоского провода и конструкцией магнитного экрана, специально разработанной для преобразователей постоянного тока и многофазных преобразователей напряжения, что обеспечивает низкий DCR, способность выдерживать большие токи и превосходное рассеивание тепла. Продукт имеет прочную и надежную конструкцию с эффективной площадью поперечного сечения, большей, чем у традиционных конструкций с круглым проводом. Он подходит для преобразователей постоянного тока в постоянный ток, промышленных источников питания и автомобильной электроники. Это идеальный выбор для плоских индукторов в системах управления питанием и конструкции с высокой плотностью мощности.



Функции

  • Прецизионная конструкция из медной плоской проволоки
  • Эффективная площадь поперечного сечения проводника больше, чем у круглого провода
  • Низкий DCR
  • Возможность работы с высоким током
  • Улучшенное рассеивание тепла, снижение повышения температуры
  • Высокая плотность мощности, компактная компоновка
  • Структура магнитного экрана уменьшает электромагнитную утечку
  • Стабильная индуктивность в широком диапазоне температур
  • Прочная механическая конструкция, длительный срок службы.
  • Поддерживаются настраиваемые электрические параметры



Приложения

  • Преобразователи постоянного тока (понижающее/повышающее)
  • Модули многофазных регуляторов напряжения (VRM)
  • Промышленные источники питания
  • Автомобильная электроника
  • Системы возобновляемой энергии
  • Высокопроизводительные компьютерные блоки питания
  • Приложения для фильтрации звука
  • Сильноточные повышающие преобразователи



Семейства продуктов 1.КЭП 2.ДЕП 3.ЛПА 4.LPQ 5. SPQ 6.ЕСВ 7.ТР





1.Семья КЭП

Сильноточные индукторы



ФУНКЦИИ:product-800-800

  • Компактный размер с использованием плоского провода и типа SMD
  • Низкий уровень радиационного шума благодаря конструкции с магнитным экранированием.
  • Высокий ток
  • Низкое сопротивление
  • Рабочая температура и температура хранения: -40 градусов - +105 градусов





ПРИМЕНЕНИЕ:

  • Высокоэффективные преобразователи постоянного тока в постоянный ток
  • Одно- и многофазные понижающие преобразователи
  • Фильтр для аудиоприложений
  • Оптимизирован для приложений с высоким током





Сериал в этой семье



Серия продуктов Импеданс при 100 кГц±20% DCR Макс (мОм) Повышение температуры ток 40 градусов (А) Макс. PDF
CEP104 0.8-5.7 4.0-9.0 11.5-16.3 ✉
CEP105 5.6-22 10.5-40 4.0-8.5 ✉
CEP136 1.0-10 2.6-10.8 7.6-13 ✉
CEP139 10-47 15-23 7.7-9.2 ✉
CEP1412 10-47 7.98-17.9 6.5-10.1 ✉
CEP148 0.5-12.0 1.2-13.0 8.5-23 ✉
CEP1812 5.6-33 2.00-8.94 12.0-22.5 ✉
CEP2214 3.3-47 1.87-12.6 12.8-36.5 ✉



2. Семья ДЭП

Сильноточный сквозной индуктор



ФУНКЦИИ:

product-800-800

  • Работа при высоких температурах до180 градусов
  • Низкий DCR для снижения потерь и снижения тепловыделения
  • Сердечник из порошкового железного сплава для высоких токов
  • Мягкое насыщение для стабильной индуктивности при смещении постоянного тока
  • Гибкие варианты клемм для различных способов монтажа
  • Доступны индивидуальные дизайны





ПРИМЕНЕНИЕ:



  • Преобразователи постоянного тока в постоянный ток для сильноточных и высокотемпературных применений
  • Сильноточные двигатели и шумоподавление при переключении Инверторы







Сериал в этой семье



Серия продуктов Индуктивность (мкГн) ± 20% ДЦР (мОм) СРФ (МГц)

Номинальный ток нагрева

Ирмс(А)

Ток насыщения

Исат 1(А)

Ток насыщения

Исат 2(А)

PDF
DEP2520 1.2-10 0.3-2.0 8-90 30-80 30-110 45-150

✉

DEP3231 6.2-30 0.55-2.45 - 30-68 47-100 - ✉
DEPM4233 3.3-470 0.75-11.55 3.6-27.7 17.5-44 3-92 3.6-95 ✉



3. Семья ЛПА

Сильноточные индукторы



ФУНКЦИИ:product-800-800

  • Компактный размер с использованием плоского провода и типа SMD
  • Низкий уровень радиационного шума благодаря конструкции с магнитным экранированием.
  • Высокий ток
  • Низкое сопротивление
  • Рабочая температура и температура хранения: -40 градусов - +125 градусов





ПРИМЕНЕНИЕ:

  • Высокоэффективные преобразователи постоянного тока в постоянный ток
  • Одно- и многофазные понижающие преобразователи
  • Фильтр для аудиоприложений
  • Оптимизирован для приложений с высоким током





Сериал в этой семье



Серия продуктов Импеданс при 100 кГц±20% DCR Макс (мОм) Ток повышения температуры Irms(A)Макс. Ток насыщения 25 градусов Isat(A)Макс. Высота (мм) PDF
LPA2110 1.0-4.7 1.4-2.8 26-40 30-70 10.6-11.5 ✉
LPA2112 6.8-50.0 3.8-32.6 7.4-22 10-26 12.5 ✉



4.Семейство LPQ

Сильноточные индукторы



ФУНКЦИИ:product-800-800

  • Идеально подходит для использования в приложениях класса D.
  • Обмотки из плоского провода обеспечивают чрезвычайно низкое сопротивление постоянному и переменному току.
  • Вертикальный монтаж обеспечивает небольшую занимаемую площадь.
  • Предназначен для сильноточных источников питания с номинальным током насыщения более 100 А.
  • Рабочая температура и температура хранения: -40 градусов - +125 градусов



ПРИМЕНЕНИЕ:

  • Высокоэффективные преобразователи постоянного тока в постоянный ток
  • Одно- и многофазные понижающие преобразователи
  • Фильтр для аудиоприложений
  • Оптимизирован для приложений с высоким током





Сериал в этой семье



Серия продуктов Импеданс100 кГц±10% DCR Макс (мОм) Повышение температуры ток 40 градусов (А) Макс. Тип Исат(А). Тип Irms(A). PDF
LPQ2716 3.3-33 2.86 28 - - ✉
LPQ2716B 3.3-33 2.86 28 - - ✉
LPQ3218 3.3-6.8 1.45 - 50-80 45 ✉
LPQ3540 6.8-33 2.16 - 38-78.2 45.3 ✉





5.Семейство SPQ

Сильноточные индукторы



ФУНКЦИИ:product-800-800

  • Идеально подходит для использования в приложениях класса D.
  • Обмотки из плоского провода обеспечивают чрезвычайно низкое сопротивление постоянному и переменному току.
  • Вертикальный монтаж обеспечивает небольшую занимаемую площадь.
  • Предназначен для сильноточных источников питания с номинальным током насыщения более 100 А.
  • Рабочая температура и температура хранения: -40 градусов - +125 градусов



ПРИМЕНЕНИЕ:

  • Высокоэффективные преобразователи постоянного тока в постоянный ток
  • Одно- и многофазные понижающие преобразователи
  • Фильтр для аудиоприложений
  • Оптимизирован для приложений с высоким током





Сериал в этой семье



Серия продуктов Импеданс500 кГц±10% DCR Макс (мОм) Тип SRF (МГц) PDF
SPQ2615A 2.2-33 2.05 8-40 ✉
SPQ2615B 1.5-33 1.65 7-60 ✉
SPQ2618A 3.3-33 2.86 10-40 ✉
SPQ2618B 1.0-10 0.48-0.97 15-53 ✉


6. Семья ЕСУ



ОСОБЕННОСТЬ:product-800-800

  • Плотное соединение 2 обмоток
  • Лазерная сварка
  • Отличные механические и термические
  • надежность
  • Гибкое использование
  • Трансформатор 1:1
  • Два одиночных индуктора, включенных последовательно или параллельно.



ПРИЛОЖЕНИЯ:

  • В качестве трансформатора: SEPIC, обратноходовой преобразователь.
  • В качестве индуктора: понижающий, повышающий, связанный индуктор.
  • Преобразователи постоянного тока
  • Индуктор VRM для блоков питания CPU и DDR
  • Входные и выходные фильтрующие дроссели
  • Широко используется в понижающих преобразователях, ноутбуках, дисплеях,
  • сетевое коммуникационное оборудование и т. д.

Сериал в этой семье



Серия продуктов L(µH) DCR Макс (мОм) ИДЦ (А) PDF
Серия ЭРУ2314 1.4-7.9 0.82-1.85 24-33 ✉



7. Семья ТР



ФУНКЦИИ:product-800-800

  • Типичная топология BoostCCM
  • Автономное рабочее напряжение
  • Обмотки из плоского провода, низкий DCR и лучшее охлаждение.
  • Диапазон рабочих температур от -40°C до +155 градусов градусов
  • Стандарт: AEC-Q200 класс 1





ПРИЛОЖЕНИЯ:

  • Стационарные зарядные устройства на улицах и в гаражах (зарядное устройство для электромобилей)
  • Солнечные инверторы
  • промышленное или медицинское AC-DC
  • Телеком БП





Сериал в этой семье



Серия продуктов L(µH) DCR (мОм) Изоляция
напряжение (В постоянного тока)
Катушка к сердечнику
PDF
TR75 180-720 20-42 24-33 ✉



Часто задаваемые вопросы

В: Как вы контролируете качество?

A:Мы гарантируем, что каждый продукт соответствует спецификациям посредством входного контроля качества (IQC) и 100% проверки качества перед отправкой.



Вопрос: Как подать заявку на образцы? Каково время выполнения?

A:Образец заявления вы можете отправить через наш сайт или по электронной почте. Образцы бесплатны и будут отправлены в течение 3-5 рабочих дней. Время выполнения массового заказа обычно составляет 2-8 недель; Изготовленные на заказ продукты будут подтверждены отдельно.



Вопрос: Почему этот продукт подходит для автомобильной электроники и промышленных источников питания?

A:Этот продукт обеспечивает стабильную индуктивность в широком диапазоне температур и прочную механическую конструкцию, обеспечивающую длительный срок службы. Низкий DCR и большой ток отвечают требованиям высокой эффективности автомобильных и промышленных источников питания. Поддерживаются настраиваемые электрические параметры для конкретных приложений.



Shinhom стремится установить высокую планку качества для отраслей, которые интегрируют или используют магнитные технологии в нашейПлоский индукторпродукты.
