Экранирующий индукторпредназначен для защиты провода, контура и катушки от воздействия внешнего магнитного поля, ослабления интерференционного воздействия электромагнитного поля, создаваемого цепью, на другие компоненты, а также минимизации электромагнитных помех. сочетая при этом небольшой размер с низким DCR и высокими номинальными токами. Экранирующий индуктор Обычно применяется магнитное или электромагнитное экранирование.
Характеристики экранирующей индуктивности
1. Специальная позолоченная торцевая поверхность электрода, надежная сварка, плоская поверхность, простая установка;
2. Конструкция с замкнутой магнитной цепью, с низкой магнитной утечкой, низким сопротивлением постоянному току, короткая и тонкая и т. д.
3. Характеристики внешнего вида: индуктивность формы-силы упаковки; Форма намотки – однослойная, плотно намотанного типа; Свойства магнитной проницаемости - ферритовый сердечник; Форма ядра – I-образная; Рабочая частота – высокая частота; Режим установки – тип патча; Материал каркаса – бакелит;
4. Закрытая конструкция магнитной цепи, плоская конструкция, легкая и тонкая, большой ток и низкий импеданс постоянного тока;
Применение экранирующих индукторов
ЖК-телевизор;Ноутбук;TFT-ЖК-дисплей; Цифровая камера, MP3, MP4; Компьютерная видеокарта VGA; Мобильные телефоны, малое оборудование связи; КПК, кабельное телевидение, видеомагнитофон, драйвер ЖК-дисплея; Портативный DVD; модуль питания постоянного/постоянного тока, инвертор постоянного/переменного тока; Различное оргтехника и инструменты и т.д.
| Семейства продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ЛГС | 10-47 | 3.5-15 | 13.5-18 | 13.5-18 | 22-32 | ✉ |
| СДРХ | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| МПА | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| л/мин | 0.1-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| ЛПС | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |

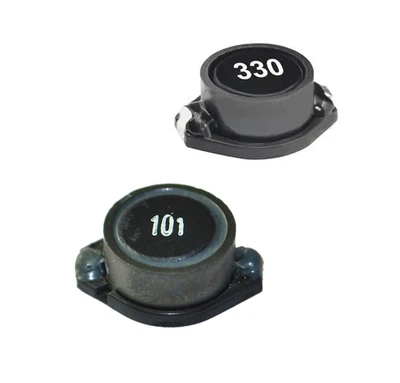

| СПИ-С | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| ГБЦ | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| СДРС | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| ЛКХ-С | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| ЧАС | 0.22-10 | 1.54-45 | 8.4-13 | 7.9-12 | 7-10 | |
| штаб-квартира | 0.15-2.5 | 14-40 | 10.54-15 | 7.5-11 | 11.2-12.4 | ✉ |
| ИМП | 0.22-10 | 7.0-27 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
| СБ | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
Силовой индуктор с выводами, индуктор с ферритовым сердечником и ферритовым корпусом
На внешней стороне экранированного индуктора имеется магнитный экран,
который имеет хороший эффект против ЭМИ, уменьшает электромагнитное
вмешательство индуктора во внешний мир и ослабляет
интерференционное воздействие электромагнитного поля, создаваемого
схема на других компонентах.
Силовой индуктор с магнитно-экранированной конструкцией
Силовой индуктор из термостойкой формованной смолы
Экранированный силовой индуктор с низким DCR и большим током
Диапазон рабочих температур: -40 ~ 125 градусов.
ПРИМЕНЕНИЕ:
Видеомагнитофоны, преобразователи AC/DC DC/DC
Видеокамеры
Системы связи
Автомобильные системы
Жидкокристаллические телевизоры
Поставщики электроэнергии
Сетевые системы
Компьютерное периферийное оборудование
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| LGS1213B | 10-47 | 4.5-10 | 13.5 | 13.5 | 22 | ✉ |
| LGS1218B | 10-47 | 4.5-10 | 13.5 | 13.5 | 27 | ✉ |
| LGS1619 | 10-47 | 3.5-10 | 16.5 | 16.5 | 25 | ✉ |
| LGS1622 | 10-47 | 5-12 | 16.5 | 16.5 | 29 | ✉ |
| LGS1622B | 10-47 | 8-15 | 18 | 18 | 32 | ✉ |
Силовые индукторы СМД, дроссельная катушка мощности экрана
Механическая прочность и тепловая прочность силового индуктора серии SDRH
стабильность достаточно хороша, чтобы выдерживать изменения температуры от
пайка оплавлением и внешняя сила. Это мини-размер,
высокая запасенная энергия, низкое сопротивление делает себя идеальным индуктором
при использовании в КПК переключатели DC/DC.
Будьте пригодны для работы в больших текущих условиях.
·Рабочая температура: от -40 градуса до +105 градуса.
·Температура хранения: от -40 градуса до +105 градуса.
ПРИМЕНЕНИЕ:
Видео цифровые камеры
Система связи
Поставщик энергии для автомобильных систем
ЖК-телевизоры с плазменной панелью
Жесткие диски, Topset, XDSL
Сетевые системы
Компьютерное периферийное оборудование
Сериал в этой семье
| серия продуктов | L(µH) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| СДРХ0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| СДРХ0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| СДРХ0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| СДРХ0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| СДРХ10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| СДРХ103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| СДРХ104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| СДРХ105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| СДРХ12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| СДРХ1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| СДРХ1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| СДРХ1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| СДРХ1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| СДРХ12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| СДРХ12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| СДРХ12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| СДРХ1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| СДРХ2Д11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| СДРХ2Д18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| СДРХ3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| СДРХ3Д16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| СДРХ4Д18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| СДРХ4Д28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| СДРХ5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| СДРХ5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| СДРХ5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| СДРХ5Д18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| СДРХ5Д28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| СДРХ6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| СДРХ6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| СДРХ6Д28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| СДРХ6Д38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| СДРХ7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| СДРХ7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| СДРХ7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| СДРХ7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| СДРХ8Д28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| СДРХ8Д43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
Силовые индукторы SMD с ферритовым сердечником
ФУНКЦИИ:
· Высокая пропускная способность по току
· Низкие потери в сердечнике
· Материал ферритового сердечника
· Рабочая температура: от -40 градуса до +125 градуса (окружающая среда плюс повышение собственной температуры)
· Температура хранения: от -40 градуса до +125 градуса.
ПРИМЕНЕНИЕ:
· Портативная электроника
· Серверы и рабочие станции
· Сети и системы хранения данных
· Ноутбуки и настольные компьютеры
· Видеокарты и системы аккумуляторного питания
· Многофазные регуляторы
· Модуль регулятора напряжения (VRM)
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ЛПА1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| ЛПА1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| ЛПА1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| ЛПА1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| ЛПА1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| ЛПА1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD защищаемый силовой индуктор, дроссели катушек высокой надежности SMD
ФУНКЦИИ:
Силовой индуктор с магнитным экраном Экранированный индуктор силового чипа SMD
Для сильного тока до 50 А и очень низкого DCR. Оплавление и ручная пайка.
Доступны Хорошие галтели и характер припоя, предотвращающие повреждения во время пайки оплавлением
ПРИЛОЖЕНИЯ:
Ноутбук
Аккумуляторное силовое оборудование
Преобразователь постоянного тока в постоянный
Цифровая камера и сканерCD-ROM/DVD и КПК
·Диапазон рабочих температур от -55 градуса до +125 градуса.
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ЛПМ0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| ЛПМ1020С | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| ЛПМ1030С | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| ЛПМ1050С | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| ЛПМ1050Д | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| ЛПМ1060С | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| ЛПМ1235С | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| ЛПМ1250С | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| ЛПМ1260С | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| ЛПМ1265С | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| ЛПМ1280С | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| ЛПМ1770С | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| ЛПМ2010С | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| ЛПМ2510С | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| ЛПМ10100С | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
СМД магнитно защищаемый магнитным индуктором прессформы порошка для линии электропередачи
ФУНКЦИИ:
·Магнитно экранировано методом магнитного порошкового формования.
·Общее использование для портативной линии преобразователя постоянного тока в постоянный.
· Конструкция с высоким магнитным экраном должна обеспечивать высокое разрешение для защиты от ЭМС.
·Доступно для автоматического монтажа в ленточной и реальной упаковке.
·Продукты не содержат свинца и поддерживают бессвинцовую пайку.
ПРИЛОЖЕНИЯ:
·Сотовые телефоны, цифровые видеомагнитофоны, цифровые центральные компьютеры, КПК, ЖК-дисплеи, жесткие диски и т. д.
·Рабочая температура: -40 градус ~ +125 градус (включая самогенерируемое тепло)
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ЛПС2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| ЛПС3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| ЛПС3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| ЛПС3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| ЛПС4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| ЛПС4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| ЛПС4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| ЛПС4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| ЛПС4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| ЛПС5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| ЛПС5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| ЛПС6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| ЛПС6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| ЛПС6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| ЛПС6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| ЛПС8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| ЛПС8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Экранированные силовые индукторы для поверхностного монтажа
ФУНКЦИИ:
·Высокий ток
· Экран с магнитным корпусом
· Очень маленький отпечаток стопы
· Плоская верхняя часть для выбора и размещения
ПРИЛОЖЕНИЯ:
· Идеально подходит для карманных компьютеров и ноутбуков
· Преобразователи постоянного тока в постоянный
· Флэш-память КПК
· Повышающие, понижающие преобразователи
·Рабочая температура: от -40 градуса до +85 градуса.
·Температура хранения: от -40 градуса до +105 градуса.
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Силовые индукторы сильного тока, Силовые индукторы SMD
ФУНКЦИИ:
· Высокая пропускная способность по току
· Низкие потери в сердечнике
· Диапазон индуктивности от 22 нГ до 120 нГн.
· Диапазон тока от 14А до 35А
· Материал ферритового сердечника
· Рабочая температура: от -40 градуса до +125 градуса (окружающая среда плюс повышение собственной температуры)
· Температура хранения: от -40 градуса до +125 градуса.
ПРИМЕНЕНИЕ:
· Портативная электроника
· Серверы и рабочие станции
· Сети и системы хранения данных
· Ноутбуки и настольные компьютеры
· Видеокарты и системы аккумуляторного питания
· Многофазные регуляторы
· Модуль регулятора напряжения (VRM)
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ХКБ0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ХКБ040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| ХКБ100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| ХКБ100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| ХКБ100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| ХКБ100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| ХКБ121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Силовые экранированные индукторы для поверхностного монтажа
ФУНКЦИИ:
·Маленькая пинта футов
·Плоская верхняя часть для выбора и размещения
·Защитная конструкция
·Рабочая температура: от -40 градуса до +85 градуса.
·Температура хранения: от -40 градуса до +105 градуса.
ПРИЛОЖЕНИЕ:
·Источник питания для видеомагнитофонов.
·ОА оборудование.
·ЖК-телевизоры.
· Ноутбуки.
·Портативное оборудование связи.
· Преобразователи постоянного тока в постоянный и т. д.
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| СДРС1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| СДРС1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
Сильноточные экранированные проволочные индукторы для поверхностного монтажа
ФУНКЦИИ:
· Ферритовая экранированная конструкция
· Высокочастотный дизайн
· Более низкий DCR допускает высокий Idc
· Доступен в серии E12.
· Отличные значения Q SRF
· Бессвинцовые версии
· Соответствует RoHS
· Отличная термическая стабильность
·Рабочая температура: от -25 градуса до +85 градуса.
·Температура хранения: от -55 градуса до +125 градуса.
ПРИЛОЖЕНИЯ:
· Модемы PDP. Конвертер ЖК-телевизоров
· Преобразователь постоянного тока для мобильных радиостанций
· Беспроводные телефоны Автомобильные радиоприемники
· Системы глобального позиционирования
· Оборудование беспроводной связи
· Сетевая система, фильтр xDSL
· Компьютерная продукция и периферийные устройства
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Сильноточные индукторы SMD
ФУНКЦИИ:
Экранированная конструкция.
· Самый низкий DCR/мкГн в этом размере упаковки.
· Справляется с высокими скачками переходного тока без насыщения.
·Продукты не содержат свинца, а также поддерживают бессвинцовую пайку.
ПРИЛОЖЕНИЯ:
· Сетевой фильтр для преобразователя постоянного тока.
· Импульсный поставщик электроэнергии.
· Персональные компьютеры и другое портативное электронное оборудование.
. Температура детали (окружающая среда + повышение температуры) не должна превышать
125 градусов в худших условиях эксплуатации.
. Рабочая температура и температура хранения: -25 градус - +125 градус.
Сериал в этой семье
| серия продуктов | Индуктивность (мкГн) | ИДЦ(А) | Длина (мм) | Ширина (мм) | Высота (мм) | |
| ДИП HR | 0.22-2.2 | 17-45 | 13 | 12 | 9-10 | ✉ |
| СМД HR | 0.3-10 | 1.54-15.84 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
Сильноточные индукторы
ФУНКЦИИ:
· Текущий рейтинг: до 80 Apk
·Диапазон индуктивности: от {{0}},14 мкГн до 0,31 мкГн.
· Справляется с сильными скачками переходного тока без насыщения
·Сверхнизкий уровень шума благодаря композитной конструкции.
·Соответствует директиве RoHS 2002/95/EC.
·Рабочая температура и температура хранения: -40 градусов - +125 градусов.
ПРИМЕНЕНИЕ:
·Приложения для КПК/ноутбука/настольного компьютера/сервера
· Сильноточные преобразователи POL
·Низкопрофильные, сильноточные источники питания
·Устройства с батарейным питанием
·Преобразователи постоянного тока в распределенные энергосистемы
·Преобразователь постоянного тока в постоянный для программируемой вентильной матрицы (FPGA)
Сериал в этой семье
| серия продуктов | Индуктивность L{{0}}(мкГн)±15% 0Ад. | Номинальный ток нагрева, постоянный ток (А) | Ток насыщения постоянного тока (А) | DCR Макс (мОм) | |
| ХК1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Сильноточные индукторы SMD
ФУНКЦИИ:
·Высокий ток и низкий DCR
·Низкий профиль для размещения машины
·Минимальные электромагнитные помехи
·Предотвращение эффекта электромагнитных помех за счет точного импеданса
· Возможен индивидуальный дизайн
· Соответствует RoHS
ПРИЛОЖЕНИЯ:
· Сетевой фильтр для преобразователя постоянного тока.
· Импульсный поставщик электроэнергии.
· Персональные компьютеры и другое портативное электронное оборудование.
Сериал в этой семье
| серия продуктов | L(µH) | Ирмс(А) | Исат(А) | DCR Макс (мОм) | |
| HSM0807 | 0.3-10 | 4.4-20.5 | 7.0-36 | 1.54-44.55 | ✉ |
| HSM1009 | 0.22-10 | 9.0-21.5 | 8.0-60 | 0.66-22.77 | ✉ |
| HSM1210 | 0.22-10 | 9.0-27.0 | 10-60 | 0.58-15.84 | ✉ |
Экранированные силовые индукторы SMD
ФУНКЦИИ:
·Магнитный экранированный индуктор для поверхностного монтажа с высоким номинальным током.
·Низкое сопротивление для минимизации потерь мощности.
ПРИЛОЖЕНИЯ:
·Отлично подходит для преобразования постоянного тока в постоянный ток.
Приложения, используемые на жестком диске и ноутбуках
и другое электронное оборудование.
Сериал в этой семье
| серия продуктов | L(µH) | SRF (МГц) | ДЦР Макс (Ом) | ИДК Макс(А) | |
| СБ0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| СБ0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Shinhom стремится установить высокую планку качества для отраслей, которые интегрируют или используют магнитные технологии в нашейЭкранирующий индукторпродукты.
горячая этикетка : экранирующий индуктор, Китай производители экранирующих индукторов, поставщики, завод
