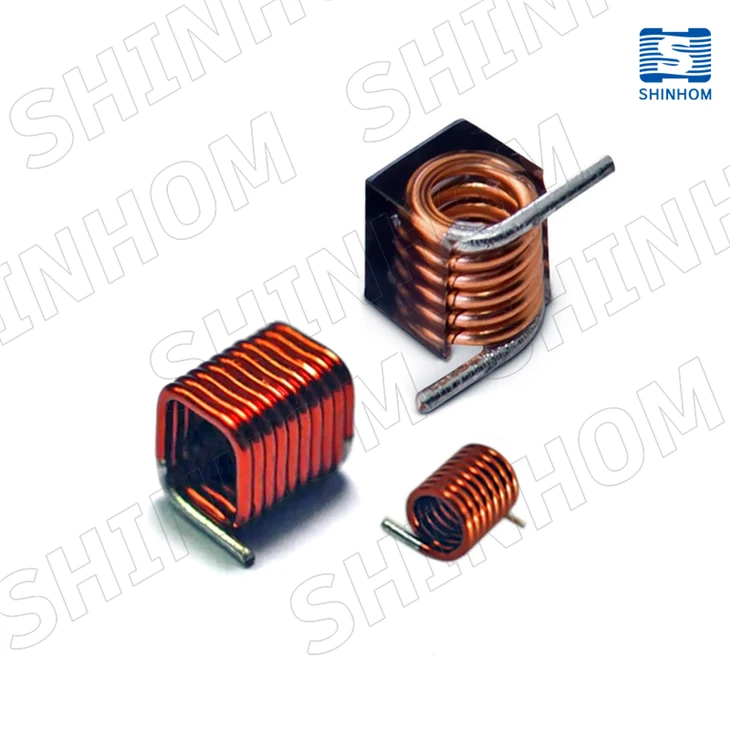

ВЧ индукторы с воздушным сердечникомособенностьконструкция с воздушной-навивкой без стержняэто полностью исключаетосновные потери, доставляясверх-высокая добротностьи исключительнонизкие высокочастотные-потери. Это делает их идеальными для согласования узкополосных радиочастотных усилителей, сетей согласования импеданса и схем настройки в высокочастотных приложениях. Индукторы имеют плоские верхнюю и нижнюю поверхности, что обеспечивает надежную автоматизированную сборку поверхностного-монтажа. Также доступны версии с высокой-надежностью для требовательных приложений в аэрокосмической, оборонной и других-критических отраслях промышленности.
Функции
- Строительство воздушной-корпуса
- Сверх-высокая добротность
- Широкий диапазон индуктивности: от 1,65 до 538 нГн.
- Высокий ток: до 5,7 А
- Пакет низкого-профиля: автоматизированная сборка для поверхностного-монтажа
- Широкий диапазон рабочих температур: от 40 до +125 градусов.
Приложения
- Сети согласования радиочастотных усилителей
- Схемы радиочастотной настройки
- Сети широкополосных фильтров
- Схемы радиочастотной развязки
- Аэрокосмические и оборонные системы
- Устройства беспроводной связи
Сериал в этой семье
| Серия продуктов | Длина (мм) | Высота (мм) | Ширина (мм) | DCR Макс (мОм) | |
| Тороидальные катушки SMAR | 2.21-10.55 | 1.37-5.90 | 1.42-6.35 | 1.1-90.0 | ✉ |
| СМАР0806 0807 0908 | 1.35-2.97 | 1.83-2.14 | 1.40-1.83 | 3.4-10.0 | ✉ |
| СМАР1111 | 2.67-3.30 | 2.67 | 2.79 | 8.1-11.3 | ✉ |
| СМАР1515 2222 2929 | 4.06-14.00 | 3.56-7.49 | 3.73-7.24 | 6.35-16.5 | ✉ |
Часто задаваемые вопросы
Вопрос: Каковы преимущества индуктора с воздушным-сердечником по сравнению с индуктором с магнитным-сердечником?
О. Индукторы с воздушным-сердечником устраняют потери в сердечнике, что приводит к более высокой добротности и снижению потерь на высоких-частотах. Они идеально подходят для сетей согласования радиочастотных усилителей, согласования импедансов и схем узкополосной настройки. Их основным ограничением является относительно низкое значение индуктивности, что делает их наиболее подходящими для приложений на уровне наногенри (нГн)-.
Вопрос: В чем разница между сериями SMAR0806 и SMAR1515?
О: Серии SMAR0806, SMAR0807 и SMAR0908 имеют диапазон индуктивности от 5,5 до 27,3 нГн и имеют компактные размеры, что делает их подходящими для радиочастотных проектов с-ограниченным пространством. Серия SMAR1515 обеспечивает значения индуктивности от 47 до 82 нГн и добротность до 230, что делает ее идеальной для высокопроизводительных радиочастотных приложений, требующих превосходной эффективности и качества сигнала.
Вопрос. Для какого диапазона частот предназначены ВЧ-индукторы с воздушным-сердечником?
О: РЧ-индукторы с воздушным-сердечником предназначены для высокочастотных-радиочастотных цепей с типичными рабочими частотами от десятков МГц до нескольких ГГц. Фактическая полезная частота зависит от значения индуктивности и собственной-резонансной частоты (SRF) выбранного дросселя.
Shinhom стремится установить высокую планку качества для отраслей, которые интегрируют или используют магнитные технологии в нашейВЧ индукторы с воздушным сердечникомпродукты.
